Цилиндрические мотор-редукторы HR (RC) серии

Цилиндрические мотор-редукторы серии HR-универсальный тип для широкого ряда задач.

ЗАДАТЬ ВОПРОС ИЛИ ЗАКАЗАТЬ

Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

ЗВОНИТЕ! В НАЛИЧИИ, СКЛАД.

КПД: 0,94 до 0,97(в зависимости от числа ступеней) 8 типоразмеров редукторов мощностью от 0,18 до 37 кВт Диапазон передаточных чисел – от 1,5 до 170Максимальный выходной момент – 14230 Н·м,Допустимая радиальная нагрузка – 55000 Н;

Нагрузочные способности рассчитаны в соответствии со стандартом ISO 6336

Цилиндрические мотор-редукторы R-серии являются базовой серией цилиндрических редукторв компании SEW-EURODRIVE стандартов которых придерживаются большинство известных производителей: NORD, SEW-EURODRIVE, MOTOVARIO, TOS-ZNOJMO,VARVEL и др. Благодаря унифицированным присоединительным размерам мотор-редукторы HR могут служить заменой вышедших из строя мотор-редукторов вышеуказанных фирм.

Цилиндрические мотор-редукторы получили широкое распростронение в области машиностроения. Такое распростронение цилинрический мотор-редуктор, получил благодоря своей конструкции. Компактная конструкция цилиндрического мотор-редуктора, обладает высоким КПД, надежностью и долговечностью при эксплуатации даже в тяжелых условиях.

При подборе цилиндрических мотор-редукторов следует придерживаться основных параметров: n2- исходящая скорость с цилиндрического мотор-редуктора., P1- мощьность двигателя., М2- момент на выходе цилиндрического мотор-редуктора. Момент (М2), является основным параметром по которому можно с высокой точностью подобрать цилиндрический мотор-редуктор, которы при правельной эксплуатации и всвоевременном техническом обслуживании, прослужит долгие годы.

Максимальный крутящий момент

Типоразмер	37	47	57	67	77	87	97	107	137	147	167
Крутящий момент, Нм	130	300	465	505	685	1290	2430	3508	6600	10800	14800

Схема типового обозначения

HR-47-67,6-20.7-B3-0.55

HR - серия;
47 - типоразмер;
67,6 - передаточное число;
20,7 - частота вращения выходного вала (об/мин);
B3 - монтажная позиция;
0,55 - мощность электродвигателя.

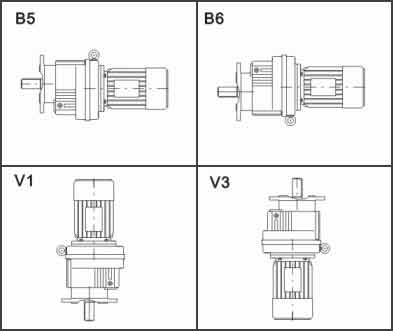

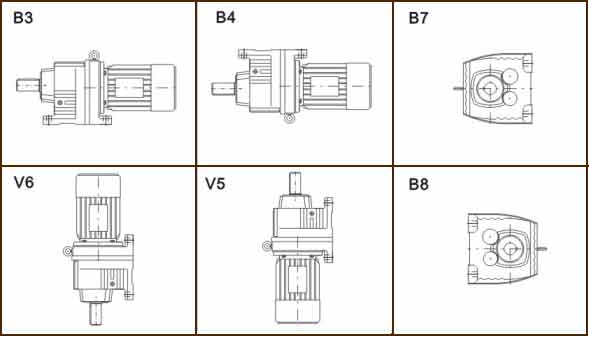

Монтажные позиции

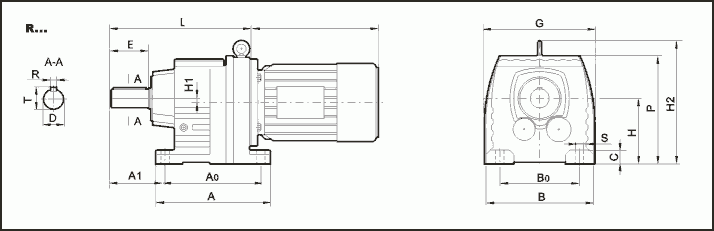

Габаритные размеры редуктора

типоразмер	присоединительные размеры					выходной вал				габаритные размеры
типоразмер	H	A0	В0	A1	S	D	R	T	E	L	A	В	G	С	P	H1	H2
R37	90-0.5	130	110	75	9	25K6	8	28	50	201	160	145	161	18	151	4.9	-
R47	115-0.5	165	135	90	13.5	30K6	8	33	60	235	195	170	184	24	190	15.4	-
R67	130-0.5	195	150	100	14	35K6	10	38	70	280	235	210	221	30	215	19.4	243
R77	140-0.5	205	170	115	17.5	40K6	12	43	80	300	245	230	241	30	234	9.9	269
R87	180-0.5	260	215	140	17.5	50K6	14	53.5	100	372	310	290	303	45	298	16.8	345
R97	225-0.5	310	250	160	22	60m6	18	64	120	440	365	340	354	55	368	11.2	418
R107	250-0.5	370	290	185	26	70m6	20	74.5	140	495	440	400	415	65	411	24.4	475
R137	315-1	410	340	220	33	90m6	25	95	170	589	490	450	464	70	505	35.2	562
R147	355-1	500	380	260	39	110m6	28	116	210	695	590	530	548	80	569	41	637
R167	425-1	580	500	270	39	120m6	32	127	210	790	670	660	678	100	679	63	749

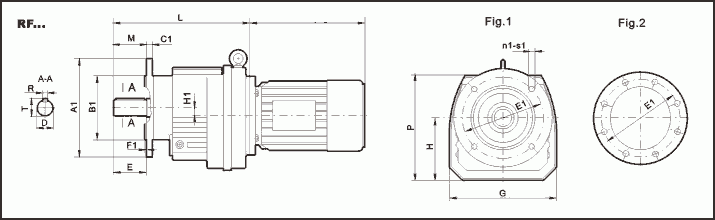

Габаритные размеры редуктора с фланцем

типоразмер	присоединительные размеры									выходной вал				габаритные размеры
типоразмер	Fig.	A1	E1	B1(h8)	M	C1	F1	n1	S1	D	E	T	R	H1	L	G	P	H
RF37	Fig.1	120 160 200	100 130 165	80 110 130	50	8 10 12	3 3.5 3.5	4	6.6 9 11	25k6	50	28	8	4.9	201	161	149	90
RF47	Fig.1	140 160 200	115 130 165	95 110 130	60	10 10 12	3 3.5 3.5	4	9 9 11	30k6	60	33	8	15.4	235	184	190	115
RF67	Fig.1	200 250	165 215	130 180	70	12 15	3.5 4	4	14 13.5	35k6	70	38	10	19.4	280	221	215	130
RF77	Fig.1	250 300	215 265	180 230	80	15 18.5	4 4	4	13.5 13.5	40к6	80	43	12	9.9	300	241	234	140
RF87	Fig.1	300 350	265 300	230 250	100	16 18	5 5	4	13.5 17.5	50к6	100	53.5	14	16.8	372	303	298	180
RF97	Fig.1	350 450	300 400	250 350	120	18 22	5 5	4	17.5 17.5	60m6	120	64	18	11.2	440	354	368	225
RF107	Fig.1 Fig.2	350 450	300 400	250 350	140	20 22	5 5	4 8	17.5 17.5	70m6	140	74.5	20	24.4	495	415	411	250
RF137	Fig.2	450 550	400 500	350 450	170	22 25	5	8	17.5 17.5	90m6	170	95	25	35.2	589	464	505	315
RF147	Fig.2	450 550	400 500	350 450	210	22 25	5	8	17.5 17.5	110m6	210	116	28	41	695	548	569	355
Rf167	Fig.2	550 660	500 600	450 550	210	25 28	6	8	17.5 22	120m6	210	127	32	63	790	678	679	425

Технические характеристики одноступенчатого редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо-размер	Кол- во полю- сов	Вес	Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Кол- во полю- сов	Вес
0,18	110	15	6.43	R 61	8	31	0,75	112	61	6.33	R 81	8	66
	129	13	5.50	R 61	8	31		127	54	5.60		8
	142	12	6.43	R 61	6	31		144	47	6.33		6
	165	10	5.50					169	40	5.38	R 71		81
	178	9	5.12					182	37	5.00
	204	8	4.47					208	33	4.37
	265	6	5.29	R 41	4	19		221	31	6.29		4
	287	6	4.87	R 41		19		258	26	5.38
	316	5	4.43	R 31		16		278	24	5.00
	373	4	3.75	R 31		16		311	22	4.47	R 61		35
0.25	113	20	6.29	R 71	8	37		373	18	3.73	R 61		35
	129	18	5.50	R 61		32		409	17	3.40	R 41		24
	142	16	6.43					463	15	3.00	R 31		20
	165	14	5.50					531	13	2.62
	178	13	5.12					604	11	2.30
	204	11	4.47					681	10	2.04
	218	10	6.43	R 61	4			724	9	1.92
	225	9	5.29	R 41		20		858	8	1.62
	287	8	4.87				1,1	110	91	6.44	R 91	8	112
	311	7	4.50					127	79	5.60	R 81	8	72
	373	6	3.75	R 31		17		144	69	6.33		6
	403	6	3.47					163	61	5.60
	467	5	3.00					182	55	5.00
	534	4	2.62					208	48	4.37	R 71		47
	609	4	2.30					223	45	6.29		4
	686	3	2.04					260	38	5.38
	729	3	1.92					280	36	5.00
	864	3	1.62					320	31	4.37
0.37	113	30	6.29	R 71	8	37		385	26	3.64
	132	25	5.38	R 71	8			412	24	3.40	R 41		30
	145	23	6.29	R 71	6			467	21	3.00
	165	20	5.50	R 61		32		524	19	2.67
	178	19	5.12	R 61				588	17	2.38
	204	16	4.47	R 61	4			686	15	2.04	R 31		27
	218	15	6.43	R 61				729	14	1.92
	265	13	5.29	R 41		20		864	12	1.62
	287	12	4.87				1.5	110	123	6.44	R 91	8	115
	311	11	4.50					132	103	5.38		8
	386	9	3.63					146	93	6.44		6
	403	8	3.47	R 31		17		168	81	5.60	R 81		75
	467	7	3.00					188	72	5
	534	6	2.62					209	65	4,5
	609	6	2.30					221	62	6.33		4
	686	5	2.04					250	54	5.60
	729	5	1.92					280	49	5.00
	864	4	1.62					320	42	4.37	R 71
0.55	112	44	6.33	R 81	8	65		385	35	3.64	R 71
	132	38	5.38	R 71	8	40		412	33	3.40	R 41		33
	145	34	6.29		6			467	29	3.00
	169	30	5.38					524	26	2.67
	182	27	5.00					588	23	2.38
	204	25	4.47	R 61		35		654	21	2.14
	216	23	6.43		4			725	19	1.93
	253	20	5.50					881	15	1.59
	271	18	5.12
	311	16	4.47
	383	13	3.63	R 41		23
	401	12	3.47	R 31		20
	463	11	3.00
	831	9	2.62
	604	8	2.30
	681	7	2.04
	724	7	1.92
	858	6

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Кол- во полю- сов	Вес	Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Кол- во полю- сов	Вес
2.2	109	184	6.53	R 101	8	174	5.5	116	430	6.20	R 151	8	651
	126	159	5.65	R 101	8	174		135	371	5.35	R 121	8	279
	146	137	6.44	R 91	6	118		155	322	6.20		6
	175	114	5.38					179	278	5.35
	185	108	5.09					192	260	5.00
	205	97	4.58					206	242	4.65	R 101		199
	222	90	6.44					255	196	5.65		4
	255	78	5.60	R 81	4	78		291	172	4.95
	286	70	5.00					310	161	4.65
	318	63	4.50					398	125	3.62	R 91		143
	385	52	3.71					420	119	3.43	R 71		78
	429	46	3.33	R 61		48		493	101	2.92
	477	42	3.00					545	91	2.64
	528	38	2.71					600	83	2.40
	606	33	2.36					689	72	2.09
	668	30	2.14	R 41		36		754	66	1.91
	741	27	1.93					889	56	1.62
	899	22	1.59				7.5	135	506	5.35	R 151	8	670
3	115	238	6.2	R 121	8	258		156	435	6.20	R 151	6	670
	126	217	5.65	R 101	8	178		181	375	5.35	R 121		298
	147	185	6.53		6			194	351	5.00
	170	160	5.65					220	309	4.40
	194	140	4.95					232	293	6.20		4
	210	130	4.58	R 91		122		269	253	5.35
	224	122	6.44		4			291	234	4.95	R 101		218
	268	102	5.38					310	220	4.65
	283	96	5.09					388	175	3.71
	320	85	4.50	R 81		82		424	161	3.40	R 81		122
	388	70	3.71	R 81		82		469	145	3.07
	420	65	3.43	R 71		57		541	126	2.66
	480	57	3.00	R 61		52		600	113	2.40	R 71		97
	531	51	2.71					689	99	2.09
	610	45	2,36					754	90	1.91
	699	39	2,06					889	77	1.62
	762	36	1,89				11	181	550	5.35	R 151	6	687
	900	30	1.60					194	514	5.00
4	116	312	6.20	R 121	8	269		220	453	4.40
	135	270	5.35		8			235	424	6.20		4
	155	234	6.20		6			273	366	5.35	R 121		315
	170	214	5.65	R 101		189		292	342	5.00
	194	187	4.95					332	301	4.40
	206	176	4.65					395	253	3.70
	221	165	6.53		4			427	234	3.42	R 91		179
	268	136	5.38	R 91		133		476	210	3.07	R 81
	283	128	5.09					549	182	2.66
	314	115	4.58					598	167	2.44
	398	91	3.62					682	146	2.14
	420	86	3.43	R 71		68		772	129	1.89
	493	74	2.92					901	111	1.62
	545	67	2.64				15	273	499	5.35	R 151	4	752
	600	60	2.40					292	466	5.00
	699	52	2.06	R 61				332	410	4.40
	762	48	1.89					395	345	3.70	R 121		380
	900	40	1.60					427	319	3.42	R 91		300
								492	111	2.97
								539	253	2.71
								613	22	2.38
								682	199	2.14	R 81		204
								772	176	1.89
								901	151	1.62

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Кол- во полю- сов	Вес	Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Кол- во полю- сов	Вес
18,5	294	571	5	R 151	4	779	45	446	916	3.32	R 121	4	558
	334	502	4.4					493	828	3.00
	397	422	3.74					544	750	2.72
	439	382	3.35	R 101		327		622	657	2.38
	495	339	2.97	R 91		271		708	577	2.09
	542	309	2.71					779	524	1.90	R 101		478
	618	272	2.38					943	433	1.57	R 101		478
	697	241	2.11				55	446	1119	3.32	R 151	4	930
	782	215	1.88					493	1011	3.00	R 151		930
	913	184	1.61					544	917	2.72	R 121		930
22	397	502	3.70	R 151	4	790		622	802	2.38
	439	455	3.35	R 101		790		708	705	2.09
	484	413	3.04					771	647	1.92
	555	360	2.65					980	509	1.51
	618	323	2.38	R 91		282	75	493	1379	3.00	R 151	4	1165
	697	286	2.11					544	1251	2.72
	782	255	1.88					622	1094	2.38
	943	219	1.61					708	961	2.09
30	443	615	3.32	R 121	4	476		771	883	1.92	R 121		793
	484	563	3.04	R 101		328		980	694	1.51	R 121		793
	555	491	2.65				90	626	1304	2.38	R 151	4	1237
	607	448	2.42					713	1145	2.09
	717	380	2.05					776	1052	1.92
	774	352	1.9					987	827	1.51	R 121		901
	936	291	1.57				110	713	1400	2.09	R 151	4	1273
37	446	753	3.32	R 121	4	529		776	1286	1.92
	493	680	3.00					949	1052	1.57
	544	617	2.72				132	949	1262	1.57	R 151		1273
	612	549	2.42	R 101		449	_
	722	465	2.05
	779	431	1.90
	943	356	1.57

Технические характеристики двухступенчатого редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Вес	Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Вес
0.18	8.0	201	173.06	HR47	20	0.75	7.2	929	191.9	HR87	66
	8.7	186	160.29				8.2	821	169.6
	11.2	144	123.9				8.7	775	160.1
	12.1	133	114.7				10.1	666	137.5
	10.3	158	135.58	HR37	16		10.2	663	136.9	HR77	41
	12.0	135	116.1				12.1	557	115.04
	13.8	117	100.74				13.3	508	104.9
	14.8	109	94.2				15.0	448	92.45
	16.8	96	82.92				16.9	399	82.42
	18.9	85	73.52				18.9	356	73.6
	21.2	76	65.56				21.0	321	66.3
	23.7	68	58.74				23.4	288	59.51
	29.2	55	47.66				13.0	516	106.64	HR67	36
	33.2	49	41.91				14.6	461	95.18
0.25	7.2	311	192.61	HR77	37		16.3	414	85.49
	8.1	276	170.82	HR67	32		18.9	356	73.45
	8.8	255	158.21				20.8	323	66.72
	10.1	221	137.2				23.2	290	59.8
	8.0	279	173.06	HR47	20		26.0	259	53.38
	8.7	259	160.29				20.6	327	67.6	HR47	24
	11.2	200	123.9				22.9	294	60.68
	12.1	185	114.7				25.7	262	54.02
	12.9	174	108.04				28.6	235	48.57
	14.4	156	96.43				33.3	202	41.73
	16.0	140	86.61				36.7	184	37.91
	14.8	152	94.2	HR37	17		42.1	160	33.01
	16.8	134	82.92				50.2	134	27.69
	18.9	119	73.52				65.1	106	21.35	HR37	21
	21.2	106	65.56				75.0	92	18.53
	23.7	95	58.74				80.2	86	17.33
	29.2	77	47.66				91.1	75	15.25
	33.2	68	41.91				102.8	67	13.52
	37.2	60	37.38				115.3	60	12.06
	41.5	54	33.49				128.7	53	10.8
0.37	7.2	460	192.61	HR77	37		158.5	43	8.77
	8.4	398	166.4				180.3	38	7.71
	8.9	371	155.4				202.0	34	6.88
	10.2	327	136.9				225.6	30	6.16
	8.1	408	170.82	HR67	32	1.1	8.3	1222	169.6	HR87	72
	8.8	378	158.21				8.7	1153	160.1
	10.1	328	137.2				10.2	990	137.5
	12.3	270	113.19				12.1	832	115.5
	13.0	255	106.64				13.3	759	105.4
	14.6	227	95.18				15.0	671	93.19
	16.3	204	85.49				15.1	666	92.45	HR77	47
	11.2	296	123.9	HR47	20		17.0	594	82.42
	12.1	274	114.7				19.0	530	73.6
	12.9	258	108.04				21.1	478	66.3
	14.4	230	96.43				23.5	429	59.51
	16.0	207	86.61				26.7	378	52.44
	20.6	162	67.6				29.9	337	46.75
	22.9	145	60.68				19.1	529	73.45	HR67	42
	25.7	129	54.02				21.0	481	66.72
	29.2	114	47.66	HR37	17		23.4	431	59.8
	33.2	100	41.91				26.2	384	53.38
	37.2	89	37.38				29.2	345	47.94
	41.5	80	33.49				34.0	297	41.19
	56.0	60	24.93				37.4	269	37.41
	65.0	51	21.35				43.0	235	32.59
	75.0	44	18.53				28.8	350	48.57	HR47	30
	80.0	41	17.33				33.5	301	41.73
0.55	7.3	682	191.9	HR87	65		36.9	273	37.91
	8.2	602	169.6	HR87	65		42.4	238	33.01
	7.2	684	192.61	HR77	40		50.6	199	27.69
	8.4	591	166.4				56.9	177	24.62
	8.9	552	155.4				68.9	146	20.31
	10.0	486	136.9				73.2	138	19.13
	12.1	409	115.04				82.0	123	17.08
	13.3	373	104.9				91.3	110	15.34
	15.1	328	92.45				91.8	110	15.25	HR37	27
	10.2	487	137.2	HR67	35		103.6	97	13.52
	12.3	402	113.19				116.1	87	12.06
	13.1	379	106.64				129.6	78	10.8
	14.7	338	95.18				159.6	63	8.77
	16.4	304	85.49				181.6	56	7.71
	19.0	261	73.45				203.5	50	6.88
	21.0	237	66.72				227.3	44	6.16
	16.1	308	86.61	HR47	23		280.0	36	5
	20.7	240	67.6
	23.0	216	60.68
	26.0	192	54.02
	29.0	173	48.57
	34.0	148	41.73
	37.0	135	37.91
	37.0	133	37.38	HR37	20
	42.0	119	33.49
	56.0	90	24.93
	65.0	77	21.35
	75.0	67	18.53
	80.0	63	17.33
	92.0	55	15.25
	104.0	49	13.52
	116.0	44	12.06
	130.0	39	10.8

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Вес	Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Вес
1.5	12.1	1111	115.5	HR87	75	3	8.4	3224	170	HR107	178
	13.3	1014	105.4				9.1	2943	155.2
	15.0	896	93.19				10.3	2609	137.6
	16.9	796	82.81				12.3	2194	115.7
	18.9	711	73.94				13.4	2016	106.3
	21.0	641	66.61				15.0	1790	94.4
	23.6	570	59.3				10.3	2609	137.6	HR97	173
	19.0	708	73.6	HR77	50		12.3	2192	115.6
	21.1	638	66.3				13.3	2018	106.4
	23.5	572	59.51				15.0	1792	94.49
	26.7	504	52.44				16.8	1601	84.4
	29.9	450	46.75				18.7	1438	75.84
	33.5	402	41.8				21.6	1247	65.74
	37.3	361	37.58				23.6	1143	60.28
	42.3	319	33.12				21.3	1263	66.61	HR87	82
	26.2	513	53.38	HR67	45		23.9	1125	59.3
	29.2	461	47.94				27.1	994	52.42
	34.0	396	41.19				30.5	883	46.58
	37.4	360	37.41				34.1	789	41.59
	43.0	313	32.59				37.9	711	37.47
	52.0	259	27.33				43.0	626	33
	56.9	242	24.6				37.8	713	37.58	HR77	57
	50.6	266	27.69	HR47	33		42.9	628	33.12
	56.9	242	24.62				51.4	523	27.6
	68.9	199	20.31				57.3	480	24.79
	73.2	188	19.13				68.3	403	20.79
	82.0	168	17.08				74.8	368	18.98
	91.3	151	15.34				84.8	324	16.75
	106.2	129	13.18				95.3	289	14.9
	117.0	118	11.97				68.7	401	20.68	HR67	52
	134.2	102	10.43				75.3	365	18.86
	160.0	86	8.75				85.3	322	16.65
	185.2	74	7.56				95.9	287	14.81
	203.8	67	6.87				107.2	257	13.25
	159.6	86	8.77	HR37	30		119.2	231	11.91
	181.6	76	7.71				135.2	203	10.5
	203.5	68	6.88				165.1	167	8.6
	227.3	61	6.16				184.7	149	7.69
	280.0	49	5				205.2	134	6.92
2.2	7.2	2745	197.4	HR107	174		232.8	118	6.1
	8.4	2364	170				107.7	255	13.18	HR47	40
	9.1	2158	155.2				118.6	232	11.97
	10.3	1914	137.6				136.1	202	10.43
	7.6	2607	187.5	HR97	169		162.3	169	8.75
	8.4	2364	170				187.8	146	7.56
	9.2	2156	155				206.7	133	6.87
	10.3	1914	137.6				237.5	116	5.98
	12.3	1608	115.6				282.9	97	5.02
	13.3	1480	106.4			4	10.5	3431	137.6	HR107	189
	15.0	1314	94.49				12.4	2885	115.7
	16.8	1174	84.4				13.5	2650	106.3
	18.7	1055	75.84				15.3	2354	94.4
	15.2	1296	93.19	HR87	78		17.1	2104	84.4
	17.1	1152	82.81				19.0	1892	75.88
	19.2	1028	73.94				21.9	1642	65.86
	21.3	926	66.61				15.2	2356	94.49	HR97	133
	23.9	825	59.3				17.1	2104	84.4
	27.1	729	52.42				19.0	1891	75.84
	30.5	648	46.58				21.9	1639	65.74
	34.1	578	41.59				23.9	1503	60.28
	30.4	650	46.75	HR77	53		26.9	1334	53.52
	34.0	581	41.8				30.1	1192	47.81
	37.8	523	37.58				30.9	1161	46.58	HR87	93
	42.9	461	33.12				34.6	1037	41.59
	51.4	384	27.6				38.4	934	37.47
	57.4	344	24.75				43.6	823	33
	43.6	453	32.59	HR67	48		52.0	690	27.67
	52.0	380	27.33				69.3	529	20.79	HR77	68
	57.7	349	24.6				75.9	483	18.98
	68.7	294	20.68				86.0	427	16.75
	75.3	268	18.86				96.6	379	14.9
	85.3	236	16.65				108.2	339	13.31
	95.9	210	14.81				120.1	305	11.99
	74.2	272	19.13	HR47	36		86.5	424	16.65	HR67	63
	83.1	243	17.08				97.2	377	14.81
	92.6	218	15.34				108.7	337	13.25
	107.7	187	13.18				120.9	303	11.91
	118.6	170	11.97				137.1	267	10.5
	136.1	148	10.43				167.4	219	8.6
	162.3	124	8.75				187.3	196	7.69
	187.8	107	7.56				208.1	176	6.92
	206.7	98	6.87				236.1	155	6.1
	237.5	85	5.98				281.8	130	5.11
	282.9	71	5.02				240.8	152	5.98	HR47	51
	284.0	71	5	HR37	33		286.9	128	5.02	HR47	51

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Вес	Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Вес
5.5	7.4	6696	195.3	HR147	405	15	9.5	14230	154.3	HR167	752
	8.6	5766	168.2				10.7	12625	136.9	HR167	752
	9.4	5263	153.5				12.8	10550	114.4	HR147	506
	7.3	6764	197.3	HR137	279		14.0	9637	104.5
	8.5	5832	170.1				15.7	8601	93.27
	9.3	5317	155.1				17.4	7725	83.77
	10.5	4721	137.7				19.3	6975	75.63
	12.5	3963	115.6				22.2	6064	65.76
	13.5	3651	106.5				24.5	5500	59.64
	15.2	3241	94.53				22.2	6075	65.87	HR137	380
	15.3	3236	94.4	HR107	199		24.7	5443	59.02
	17.1	2894	84.4				28.1	4799	52.04
	19.0	2601	75.88				31.2	4317	46.81
	21.9	2258	65.86				34.7	3879	42.06
	23.9	2063	60.18				40.0	3362	36.46
	27.0	1832	53.43				39.3	3429	37.18	HR107	300
	30.2	1636	47.73				43.8	3077	33.37
	21.9	2254	65.74	HR97	143		52.1	2583	28.01
	23.9	2067	60.28				60.1	2289	24.3
	26.9	1835	53.52				69.8	1970	20.92
	30.1	1639	47.81				69.8	1970	20.92	HR97	244
	33.5	1473	42.96				75.8	1814	19.26
	38.7	1277	37.24				85.4	1611	17.1
	38.4	1285	37.47	HR87	103		95.6	1438	15.27
	43.6	1131	33				106.4	1292	13.72
	52.0	949	27.67				122.7	1121	11.9
	58.2	867	24.75				136.7	1006	10.68
	69.3	728	20.79				137.5	1000	10.62	HR87	204
	75.2	670	19.14				168.6	816	8.66
	84.8	595	16.98				187.7	733	7.78
	75.9	665	18.98	HR77	78		216.0	637	6.76
	86.0	586	16.75				241.3	570	6.05
	96.6	522	14.9				298.0	461	4.9
	108.2	466	13.31			18.5	12.7	13080	115	HR167	779
	120.1	420	11.99				17.4	9528	83.77	HR147	533
	136.4	370	10.56				19.3	8602	75.63
	171.2	294	8.41				22.2	7479	65.76
	191.5	263	7.52				24.5	6783	59.64
	212.7	237	6.77				27.4	6062	53.3
	108.7	464	13.25	HR67	73		30.5	5446	47.88
	120.9	417	11.91				28.1	5919	52.04	HR137	408
	137.1	368	10.5				31.2	5324	46.81
	167.4	301	8.6				34.7	4784	42.06
	187.3	269	7.69				40.0	4147	36.46
	208.1	242	6.92				44.6	3723	32.73
	236.1	214	6.1				52.1	3186	28.01	HR107	327
	281.8	179	5.11				60.1	2823	24.3
7.5	7.5	9005	195.3	HR147	424		69.8	2430	20.92
	8.7	7756	168.2				75.8	2237	19.26
	9.5	7078	153.5				85.4	1986	17.1
	10.7	6276	136.1				95.6	1774	15.27
	12.8	5275	114.4				85.4	1986	17.1	HR97	271
	14.0	4818	104.5				95.6	1774	15.27
	10.6	6349	137.7	HR137	298		106.4	1594	13.72
	12.6	5330	115.6				122.7	1382	11.9
	13.7	4911	106.5				136.7	1241	10.68
	15.4	4359	94.53				168.4	1007	8.67
	17.3	3893	84.43				187.2	906	7.8
	19.2	3498	75.87				168.6	1006	8.66	HR87	231
	22.2	3037	65.87				187.7	904	7.78
	19.2	3499	75.88	HR107	174		216.0	785	6.76
	22.2	3037	65.86				241.3	703	6.05
	24.3	2775	60.18				298.0	569	4.9
	27.3	2464	53.43			22	15.6	12698	93.88	HR167	790
	30.6	2201	47.73				17.4	11353	83.94	HR167	790
	34.0	1977	42.88				19.3	10229	75.63	HR147	544
	39.3	1714	37.18				22.2	8894	65.76
	30.5	2205	47.81	HR97	162		24.5	8067	59.64
	34.0	1981	42.96				27.4	7209	53.3
	39.2	1717	37.24				30.5	6476	47.88
	43.7	1541	33.43				33.8	5844	43.21
	54.0	1246	27.02				38.9	5073	37.51
	58.6	1173	24.9				44.0	4489	33.19
	69.8	985	20.92				31.2	6331	46.81	HR137	418
	59.0	1166	24.75	HR87	122		34.7	5689	42.06
	70.2	979	20.79				40.0	4931	36.46
	76.3	901	19.14				44.6	4427	32.73
	86.0	800	16.98				55.2	3579	26.46
	96.2	715	15.18				59.0	3419	24.75
	107.0	642	13.64				58.6	3440	24.9	HR107	338
	123.4	557	11.83				69.8	2890	20.92
	121.8	565	11.99	HR77	97		75.8	2660	19.26
	138.3	497	10.56				85.4	2362	17.1
	173.6	396	8.41				95.6	2109	15.27
	194.1	354	7.52				106.4	1895	13.72
	215.7	319	6.77				122.7	1644	11.9
	245.0	281	5.96				136.7	1475	10.68
	292.6	235	4.99				106.4	1895	13.72	HR97	282
11	7.8	12606	186.4	HR167	687		122.7	1644	11.9
	8.6	11436	169.1	HR167	687		136.7	1475	10.68
	9.5	10381	153.5	HR147	441		168.4	1198	8.67
	10.7	9204	136.1				187.2	1077	7.8
	12.8	7737	114.4				215.7	935	6.77
	14.0	7067	104.5				240.9	837	6.06
	15.7	6308	93.27				287.4	702	5.08
	17.4	5665	83.77				216.0	934	6.76	HR87	242
	15.4	6393	94.53	HR137	315		241.3	836	6.05
	17.3	5710	84.43				298.0	677	4.9
	19.2	5131	75.87			30	19.3	13920	75.47	HR167	848
	22.2	4455	65.87				22.3	12081	65.5	HR167	848
	24.7	3991	59.02				27.4	9831	53.3	HR147	602
	28.1	3519	52.04				30.5	8831	47.88
	31.2	3166	46.81				33.8	7970	43.21
	30.6	3228	47.73	HR107	235		38.9	6918	37.51
	34.0	2900	42.88				44.0	6122	33.19
	39.3	2514	37.18				52.5	5133	27.83
	43.8	2257	33.37				59.0	4662	24.75
	52.1	1894	28.01				44.6	6037	32.73	HR137	476
	43.7	2261	33.43	HR97	179		55.2	4880	26.46
	54.0	1827	27.02				59.0	4662	24.75
	58.6	1720	24.9				70.2	3916	20.79
	69.8	1445	20.92				76.9	3575	18.98
	75.8	1330	19.26				75.8	3628	19.26	HR107	396
	85.4	1181	17.1				85.4	3221	17.1
	95.6	1055	15.27				95.6	2876	15.27
	86.0	1173	16.98	HR87	139		106.4	2584	13.72
	96.2	1048	15.18				122.7	2242	11.9
	107.0	942	13.64				136.7	2012	10.68
	123.4	817	11.83				170.0	1618	8.59
	137.5	733	10.62				189.1	1454	7.72
	168.6	598	8.66				168.4	1633	8.67	HR97	340
	187.7	537	7.78				187.2	1469	7.8
	215.7	468	6.77	HR77	114		215.7	1275	6.77
	245.0	412	5.96				240.9	1141	6.06
	292.6	345	4.99				287.4	957	5.08

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Вес	Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Переда- точное число	Типо- размер	Вес
37	24.5	13569	59.65	HR167	901	55	40	12460	36.85	HR167	1030
	27.6	12049	52.97	HR167	901		44	11186	33.08	HR167	1030
	30.5	10892	47.88	HR147	655		53	9410	27.83	HR147	784
	33.8	9829	43.21				59	8547	24.75
	38.9	8533	37.51				70	7179	20.79
	44.0	7550	33.19				76	6610	19.14
	52.5	6331	27.83				86	5871	17
	59.0	5750	24.75				96	5242	15.18
	70.2	4830	20.79				107	4710	13.64
	55.2	6019	26.46	HR137	529		123	4085	11.83
	59.0	5750	24.75				138	3667	10.62
	70.2	4830	20.79				170	2973	8.61
	76.9	4409	18.98				189	2673	7.74
	86.2	3935	16.94				217	2321	6.72
	95.8	3540	15.24				243	2079	6.02
	95.6	3547	15.27	HR107	449		293	1723	4.99
	106.4	3187	13.72				186	2707	7.84	HR137	685
	122.7	2765	11.9				214	2355	6.82
	136.7	2481	10.68				243	2079	6.02
	170.0	1996	8.59				290	1740	5.04
	189.1	1793	7.72			75	53	12917	27.43	HR167	1165
	217.9	1557	6.7				76	9013	19.14	HR147	919
	243.3	1394	6				86	8005	17
	300.4	1129	4.86				96	7148	15.18
45	31	13089	47.31	HR167	903		107	6423	13.64
	34	11761	42.51				123	5571	11.83
	59	7030	24.88				137	5001	10.62
	39	10377	37.51	HR147	684		170	4055	8.61
	44	9182	33.19				189	3645	7.74
	52	7699	27.83				217	3165	6.72
	59	6993	24.75				243	2835	6.02
	70	5874	20.79				293	2350	4.99
	76	5408	19.14			90	70	11861	20.99	HR167	1273
	86	4803	17				78	10624	18.8	HR167	1273
	96	4289	15.18				96	8578	15.18	HR147	1027
	70	5874	20.79	HR137	558		107	7708	13.64
	77	5363	18.98				123	6685	11.83
	86	4786	16.94				137	6001	10.62
	96	4306	15.24				170	4865	8.61
	106	3885	13.75				189	4374	7.74
	122	3374	11.94				217	3797	6.72
	138	2984	10.56				243	3402	6.02
	168	2455	8.69				293	2820	4.99
	186	2215	7.84			110	86	11728	16.98	HR167	1603
	214	1927	6.82			132	96	12647	15.26	HR167	1703
	243	1701	6.02			160	118	12447	12.39	HR167	1763
	290	1424	5.04				136	10759	10.71
	123	3362	11.9	HR107	478		164	8951	8.91
	137	3018	10.68			-
	170	2427	8.59
	189	2181	7.72
	218	1893	6.7
	243	1695	6
	300	1373	4.86

Документы

Katalog_tsilindricheskih_reduktorov Размер: 9.1 Мб

PODBOR_REDUKTORA._R-serii_ Размер: 1.2 Мб

Компания "Приводная механика" предлагает цилиндрические мотор-редукторы HR (RC) серии со складов в Липецке, Ярославле, Казани, Воронеже, Астрахани, а так же в Республике Крым, Ижевске и Челябинске. Лучшая складская программа, много позиций имеется в наличии, лучшие условия при доставке под заказ. Вы можете купить цилиндрические мотор-редукторы HR (RC) серии с доставкой в любой регион через транспортную компанию на выбор. В компании "Приводная механика" всегда низкие цены на цилиндрические мотор-редукторы. Наши специалисты окажут профессиональную консультацию и помогут подобрать необходимое оборудование.
