Каретки и направляющие Hiwin

Линейные направляющие HIWIN серии HG/EG предназначены для больших нагрузок. Каретка имеет четыре ряда шариков, которые обеспечивают высокую надёжность, жёсткость и точность.

ЦЕНЫ ПО ЗАПРОСУ,
ЗВОНИТЕ! В НАЛИЧИИ, СКЛАД.

ЗАДАТЬ ВОПРОС ИЛИ ЗАКАЗАТЬ

Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

ЗВОНИТЕ! В НАЛИЧИИ, СКЛАД.

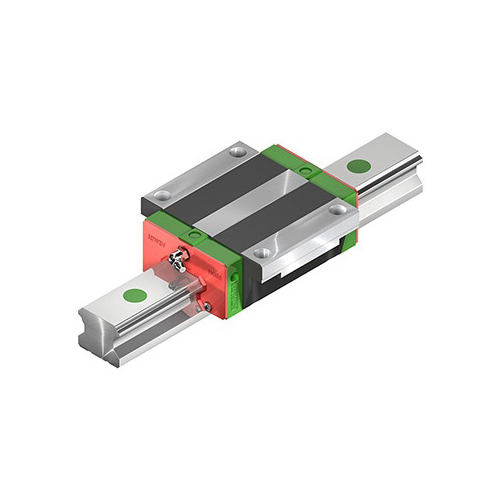

Рельсовые шариковые и роликовые направляющие Hiwin, HG

Даная серия характеризуется большой грузоподъёмностью и широким асортиментом кареток, которые способны нести нагрузку во всех направлениях. Каретка имеет четыре ряда шариков, которые обеспечивают высокую надёжность, жёсткость и точность. Исполнение кареток может быть как фланцевое HGW, так и безфланцевое HGH или HGL. Для защиты от пыли и грязи, подшипниковые блоки (каретки) по заказу могут комплектоваться дополнительными скребками и уплотнителями.

Серия HG

Высокие нагрузочные способности у данного типа кореток, делаю каретки серии HGW универсальными в применении для различных типов задач. Конструкция выполнена путем непрерывной циркуляции металлических шариков по кругу, обеспечивает бесшумный и плавный ход.
При правильном подборе и регулярном обслуживании кареток HGW, вы получаете качественный продукт, который прослужит долгое время выполняя различные задачи.
Разнообразие применения кареток HIWIN в области машиностроения, металлообработке, деревообработке, а также применение линейных перемещений HIWIN в области роботостроения, делают серии линейных перемещений HIWIN универсальными и незаменимыми в промышленности при соотношении цена-качество.

Смотреть каталог

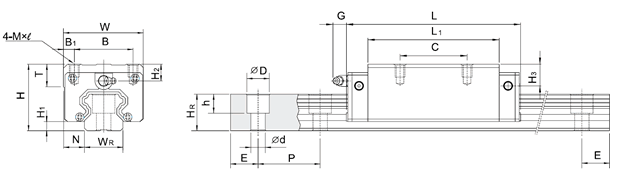

Каретки HIWIN - HGH-CA / HGH-HA

Код	Монтажные размеры [мм]			Размеры каретки [мм]
Код	H	H1	N	W	B	B1	C	L1	L	G	Mxl	T	H2	H3
HGH15CA	28	4,3	9,5	34	26	4	26	39,4	61,4	5,3	M4x5	6	8,5	9,5
HGH20CA	30	4,6	12	44	32	6	36	50,5	77,5	12	M5x6	8	6	7
HGH20HA	30	4,6	12	44	32	6	50	65,2	90,3	12	M5x6	8	6	7
HGH25CA	40	5,5	12,5	48	35	6,5	35	58	83	12	M6x8	8	10	13
HGH25HA	40	5,5	12,5	48	35	6,5	50	78,6	103,6	12	M6x8	8	10	13
HGH30CA	45	6	16	60	40	10	40	70	97,4	12	M8x10	8,5	9,5	13,8
HGH30HA	45	6	16	60	40	10	60	93	120,4	12	M8x10	8,5	9,5	13,8
HGH35CA	55	7,5	18	70	50	10	50	80	112,4	12	M8x12	10,2	16	19,6
HGH35HA	55	7,5	18	70	50	10	72	105,8	138,2	12	M8x12	10,2	16	19,6
HGH45CA	70	9,5	20,5	86	60	13	60	97	138	12,9	M10x17	16	18,5	30,5
HGH45HA	70	9,5	20,5	86	60	13	80	128,8	169,8	12,9	M10x17	16	18,5	30,5
HGH55CA	80	13	23,5	100	75	12,5	75	117,7	165,7	12,9	M12x18	17,5	22	29
HGH55HA	80	13	23,5	100	75	12,5	95	155,8	203,8	12,9	M12x18	17,5	22	29
HGH65CA	90	15	31,5	126	76	25	70	144,2	198,2	12,9	M16x20	25	15	15
HGH65HA	90	15	31,5	126	76	25	120	203,6	257,6	12,9	M16x20	25	15	15

Код	Нагрузка		Статические моменты			Вес
Код	Cdyn [Н]	C0 [Н]	M0 [Нм]	Mx [Нм]	My [Нм]	Каретка [кг]	Рельса [кг/м]
HGH15CA	11380	25310	170	150	150	0,18	1,45
HGH20CA	17750	37840	380	270	270	0,38	2,21
HGH20HA	21180	48840	480	470	470	0,39	2,21
HGH25CA	26480	56190	640	510	510	0,67	3,21
HGH25HA	32750	76000	870	880	880	0,69	3,21
HGH30CA	38740	83060	1060	850	850	1,14	4,47
HGH30HA	47270	110130	1400	1470	1470	1,16	4,47
HGH35CA	49520	102870	1730	1200	1200	1,88	6,3
HGH35HA	60210	136310	2290	2080	2080	1,92	6,3
HGH45CA	77570	155930	3010	2350	2350	3,54	10,41
HGH45HA	94540	207120	4000	4070	4070	3,61	10,41
HGH55CA	114440	227810	5660	4060	4060	5,38	15,08
HGH55HA	139350	301260	7490	7010	7010	5,49	15,08
HGH65CA	163630	324710	10020	6440	6440	7,00	21,18
HGH65HA	208360	457150	14150	11120	11120	9,82	21,18

Каретки HIWIN - HGW-CC / HGW-HC

Код	Монтажные размеры [мм]			Размеры каретки [мм]
Код	H	H1	N	W	B	B1	C	L1	L	G	M	T	T1	T2	H2	H3
HGW15CC	24	4,3	16	47	38	4,5	30	39,4	61,4	5,3	M5	6	8,9	6,95	4,5	5,5
HGW20CC	30	4,6	21,5	63	53	5	40	50,5	77,5	12	M6	8	10	9,5	6	7
HGW20HC	30	4,6	21,5	63	53	5	40	65,2	90,3	12	M6	8	10	9,5	6	7
HGW25CC	36	5,5	23,5	70	57	6,5	45	58	83	12	M8	8	14	10	6	9
HGW25HC	36	5,5	23,5	70	57	6,5	45	78,6	103,6	12	M8	8	14	10	6	9
HGW30CC	42	6	31	90	72	9	52	70	97,4	12	M10	8,5	16	10	6,5	10,8
HGW30HC	42	6	31	90	72	9	52	93	120,4	12	M10	8,5	16	10	6,5	10,8
HGW35CC	48	7,5	33	100	82	9	62	80	112,4	12	M10	10,1	18	13	9	12,6
HGW35HC	48	7,5	33	100	82	9	62	105,8	138,2	12	M10	10,1	18	13	9	12,6
HGW45CC	60	9,5	37,5	120	100	10	80	97	138	12,9	M12	15,1	22	15	8,5	20,5
HGW45HC	60	9,5	37,5	120	100	10	80	128,8	169,8	12,9	M12	15,1	22	15	8,5	20,5
HGW55CC	70	13	43,5	140	116	12	95	117,7	165,7	12,9	M14	17,1	26,5	17	12	19
HGW55HC	70	13	43,5	140	116	12	95	155,8	203,8	12,9	M14	17,1	26,5	17	12	19
HGW65CC	90	15	53,5	170	142	14	110	144,2	198,2	12,9	M16	25	37,5	23	15	15
HGW65HC	90	15	53,5	170	142	14	110	203,6	257,6	12,9	M16	25	37,5	23	15	15

Код	Нагрузка		Статические моменты			Вес
Код	Cdyn [Н]	C0 [Н]	M0 [Нм]	Mx [Нм]	My [Нм]	Каретка [кг]	Рельса [кг/м]
HGW15CC	11380	25310	170	150	150	0,17	1,45
HGW20CC	17750	37840	380	270	270	0,51	2,21
HGW20HC	21180	48840	480	470	470	0,52	2,21
HGW25CC	26480	56190	640	510	510	0,70	3,21
HGW25HC	32750	76000	870	880	880	0,80	3,21
HGW30CC	38740	83060	1060	850	850	1,42	4,47
HGW30HC	47270	110130	1400	1470	1470	1,44	4,47
HGW35CC	49520	102870	1730	1200	1200	2,03	6,3
HGW35HC	60210	136310	2290	2080	2080	2,06	6,3
HGW45CC	77570	155930	3010	2350	2350	2,54	10,41
HGW45HC	94540	207120	4000	4070	4070	3,69	10,41
HGW55CC	114440	227810	5660	4060	4060	5,38	15,08
HGW55HC	139350	301260	7490	7010	7010	5,96	15,08
HGW65CC	163630	324710	10020	6440	6440	9,17	21,18
HGW65HC	208360	457150	14150	11120	11120	12,89	21,18

Рельсы HIWIN HG

HGR-R - крепление сверху

Рельса	Размеры шины [мм]							Винт
Рельса	WR	HR	D	h	d	P	E	Винт
HGR15-R	15	15	7,5	5,3	4,5	60	20	M4x16
HGR20-R	20	17,5	9,5	8,5	6	60	20	M5x16
HGR25-R	23	22	11	9	7	60	20	M6x20
HGR30-R	28	26	14	12	9	80	20	M8x25
HGR35-R	34	29	14	12	9	80	20	M8x25
HGR45-R	45	38	20	17	14	105	22,5	M12x35
HGR55-R	53	44	23	20	16	120	30	M14x45
HGR65-R	63	53	26	22	18	150	35	M16x50

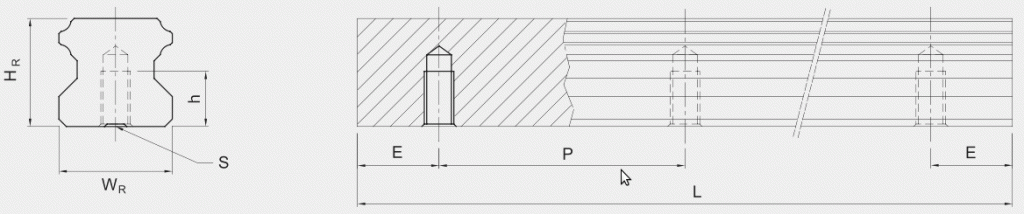

HGR-T - крепление с низу

Рельса	Размеры рельсы [мм]						Вес [кг/м]
Рельса	WR	HR	S	H	P	E	Вес [кг/м]
HGR15-T	15	15	M5	8	60	20	1,48
HGR20-T	20	17,5	M6	10	60	20	2,29
HGR25-T	23	22	M6	12	60	20	3,35
HGR30-T	28	26	M8	15	80	20	4,67
HGR35-T	34	29	M8	17	80	20	6,51
HGR45-T	45	38	M12	24	105	22,5	10,87
HGR55-T	53	44	M14	24	120	30	15,67
HGR65-T	63	53	M20	30	150	35	21,73

Направляющие HG	Направляющие EG	Направляющие MG	Направляющие RG	Направляющие СG
Опорный блок HGH15CAZ0H HGH15CAZAC HGH15CAZAH HGH15CAZAP HGH20CAZ0C HGH20CAZ0H HGH20CAZAC HGH20CAZAH HGH20CAZAP HGH20HAZ0C HGH20HAZAC HGH20HAZAH HGH20HAZAP HGH25CAZ0C HGH25CAZAC HGH25CAZAH HGH25CAZAP HGH25HAZ0C HGH25HAZAC HGH25HAZAH HGH25HAZAP HGH30CAZ0C HGH30CAZ0H HGH30CAZAC HGH30CAZAH HGH30CAZAP HGH30HAZ0C HGH30HAZAC HGH30HAZAH HGH30HAZAP HGH35CAZAC HGH35CAZAH HGH35CAZAP HGH35HAZAC HGH35HAZAH HGH35HAZAP HGH45CAZ0H HGH45CAZAC HGH45CAZAH HGH45CAZAP HGH45CAZBC HGH45HAZAC HGH45HAZAH HGH45HAZAP HGH55CAZAC HGH55CAZAH HGH55HAZ0H HGH55HAZAC HGH55HAZAH HGH65CAZAC HGH65CAZAH HGH65HAZAC HGH65HAZAH HGL15CAZAH HGL25CAZAH HGL25HAZAH HGL30CAZAH HGL30HAZAH HGL35CAZAH HGW15CCZ0C HGW15CCZAC HGW15CCZAH HGW15CCZAP HGW20CCZ0C HGW20CCZAC HGW20CCZAH HGW20CCZAP HGW20HCZ0C HGW20HCZAC HGW20HCZAH HGW20HCZAP HGW25CCZAC HGW25CCZAH HGW25CCZAP HGW25HCZAC HGW25HCZAH HGW25HCZAP HGW30CCZ0C HGW30CCZAC HGW30CCZAH HGW30CCZAP HGW30HCZAC HGW30HCZAH HGW30HCZAP HGW35CCZAC HGW35CCZAH HGW35CCZAP HGW35HCZAC HGW35HCZAH HGW35HCZAP HGW45CCZAC HGW45CCZAH HGW45CCZAP HGW45HCZAC HGW45HCZAH HGW45HCZAP HGW55CCZAC HGW55CCZAH HGW55HCZAC HGW55HCZAH HGW55HCZBC HGW65CCZAC HGW65CCZAH HGW65CCZBC HGW65HCZAC HGW65HCZAH QHH15CAZAH QHH20CAZ0H QHH25CAZ0H -------------------- Рельс HGR15RC Рельс HGR15RH Рельс HGR15RP Рельс HGR15TC Рельс HGR20RC Рельс HGR20RH Рельс HGR20RP Рельс HGR20TC Рельс HGR25RC Рельс HGR25RH Рельс HGR25RP Рельс HGR25TC Рельс HGR30RC Рельс HGR30RH Рельс HGR30RP Рельс HGR30TC Рельс HGR35RH Рельс HGR35RP Рельс HGR35TC Рельс HGR45RC Рельс HGR45RH Рельс HGR45RP Рельс HGR45TC Рельс HGR55RC Рельс HGR55RH Рельс HGR65RC Рельс HGR65RH	Опорный блок EGH15CAZ0H EGH15CAZAH EGH15CAZBH EGH15SAZ0H EGH15SAZAH EGH20CAZ0H EGH20CAZAH EGH20CAZBH EGH20SAZAH EGH25CAZAH EGH25SAZAH EGH30SAZAH EGH35CAZ0H EGH35CAZAH EGH35SAZAH EGW15CCZ0H EGW15CCZAH EGW15SAZAH EGW15SCZAH EGW20CCZAH EGW20SAZAH EGW20SCZAH EGW25CCZ0H EGW25CCZAH EGW25SAZAH EGW25SCZAH EGW30CCZ0H EGW30SAZAH EGW30SCZAH EGW35CCZ0H EGW35CCZAH EGW35SCZAH -------------------- Рельс EGR15UH Рельс EGR20RH Рельс EGR25RH Рельс EGR30UH Рельс EGR35RH	Опорный блок MGN12CZ1HM MGN12HZ0HM MGN15CZ0HM MGN15HZ0HM MGN15HZ1HM MGN7CZ0HM MGN7HZ0HM MGN9CZ1HM MGN9HZ0HM MGW12CZ0HM MGW12HZ0HM MGW15CZ0HM MGW15HZ0HM MGW15HZ1HM MGW7CZ0HM MGW7HZ0HM MGW9CZ0HM MGW9HZ0HM -------------------- Рельс MGNR12RH Рельс MGNR12RHM Рельс MGNR15RH Рельс MGNR7RH Рельс MGNR9RHM Рельс MGWR12RH Рельс MGWR15RH Рельс MGWR15RHNC Рельс MGWR7RH Рельс MGWR7RHNC Рельс MGWR9RH	Опорный блок RGH15CAZAH RGH20CAZAH RGH20HAZAH RGH25CAZAH RGH25HAZAH RGH30CAZAH RGH30HAZAH RGH35CAZAH RGH35HAZAH RGH45CAZAH RGH45HAZAH RGH55CAZAH RGH55CAZBH RGH55HAZAH RGH65CAZAH RGH65HAZAH RGW15CCZAH RGW20CCZAH RGW20HCZAH RGW25CCZAH RGW25HCZAH RGW30CCZAH RGW30HCZAH RGW35CCZAH RGW35HCZAH RGW45CCZAH RGW45HCZAH RGW55CCZAH RGW55HCZAH RGW65CCZAH RGW65HCZ0H RGW65HCZAH -------------------- Рельс RGR15RH Рельс RGR20RH Рельс RGR30RH Рельс RGR35RH Рельс RGR45RH Рельс RGR55RH Рельс RGR55TH Рельс RGR65RH	Опорный блок CGH15CAZ0H CGH15CAZAH CGH20CAZAH CGH20HAZAH CGH25CAZAH CGH25HAZAH CGH30CAZAH CGH30HAZAH CGW15CCZAH CGW20CCZAH CGW20HCZAH CGW25CCZAH CGW25HCZAH CGW30CCZAH CGW30HCZAH -------------------- Рельс CGR15RH Рельс CGR20RH Рельс CGR25RH Рельс CGR30RH

Компания "Приводная механика" предлагает каретки и направляющие Hiwin со складов в Липецке, Ярославле, Казани, Воронеже, Астрахани, а так же в Республике Крым, Ижевске и Челябинске. Лучшая складская программа, много позиций имеется в наличии, лучшие условия при доставке под заказ. Вы можете купить каретки и направляющие Hiwin с доставкой в любой регион через транспортную компанию на выбор. В компании "Приводная механика" всегда низкие цены на линейные направляющие. Наши специалисты окажут профессиональную консультацию и помогут подобрать необходимое оборудование.
