Шарико-винтовые передачи (ШВП)

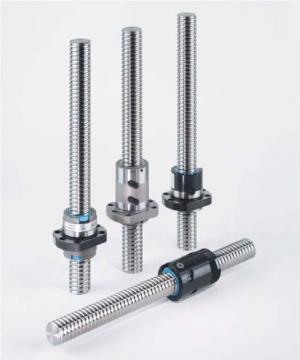

Шарико-винтовые передачи   состоят из ходового винта, гайки с интегрированными шариками и механизмом возврата шариков. Шарико-винтовые рередачи наиболее часто используются в промышленном и прецизионном оборудовании. Они служат для преобразования вращательного движения в поступательное или наоборот. При этом они отличаются высокой точностью при высоком КПД.
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа


Шарико-винтовые передачи отличаются точным ходом с малыми потерями на трение, нуждаются в небольшом движущем моменте и обладают высокой жесткостью при плавности хода.

Конструктивно ШВП состоит из винта и гайки с винтовыми канавками криволинейного профиля. Канавки служат дорожками качения для размещенных между витками винта и гайки шариков. Перемещение шариков происходит по замкнутой траектории — при вращении винта шарики вовлекаются в движение по винтовым канавкам, поступательно перемещают гайку и через перепускной канал (канал возврата) возвращаются в исходное положение.
ШВП успешно применяются в высокоточных устройствах для транспортировки, производства, в области здравоохранения, робототехники, производства пластмасс и упаковки. Технология производства катаных ШВП (PSF) дает возможность производить ШВП с точностью и исполнением в тех же классах, что и прецизионные шлифованные винты, без огромных затрат на процесс шлифовки. PSF технология основана на запатентованном процессе прецизионного проката.

Особенности и преимущества

  • точность: совместимость с классом точности ISO P5 (допускаемая погрешность перемещения 23μm/300 mm).
  • плавная работа: изготовленные из высоко углеродных стальных сплавов, которые подвергаются индукционной закалке, что снижает механические напряжения и обеспечивает высокую плавность работы.
  • бесшумная работа: высокая степень точности и исключительная поверхность обеспечивают бесшумную работу.
  • постоянство передаваемого момента: точные геометрические цилиндрические формы винтов и сферическая форма шариков (максимальное отклонение от 3 до 6 μm), что необходимо для постоянства передаваемого момента на рабочем ходу в требовательных устройствах, таких как подвижные механизмы машин.
  • преднатяг: увеличивает жесткость системы и подавляет люфты.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Компания "Приводная механика" предлагает шарико-винтовые передачи (ШВП) со складов в Липецке, Ярославле, Казани, Воронеже, Астрахани, а так же в Республике Крым, Ижевске и Челябинске. Лучшая складская программа, много позиций имеется в наличии, лучшие условия при доставке под заказ. Вы можете купить шарико-винтовые передачи (ШВП) с доставкой в любой регион через транспортную компанию на выбор. В компании "Приводная механика" всегда низкие цены на линейные направляющие. Наши специалисты окажут профессиональную консультацию и помогут подобрать необходимое оборудование.
