Редуктор одноступенчатый 1Ч-63А

Редуктор червячный одноступенчатый универсальный 1Ч-63А является редуктор общего назначения и предназначен для изменения крутящего момента и частоты вращения.
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа
температура внешней среды от - 40°С до + 50°С внешняя среда — неагрессивная невзрывоопасен

Червячный редуктор 1Ч-63А промышленного назначения используется для пониженияскорости вращения выходного вала с повышением крутящего момента. Универсальность конструкциия позволяет использовать редуктор в во всех областях промышленности..

Редукторы 1Ч-63А производятся в нескольких вариантах сборки. Корпус редуктора выполнен из чугуна либо алюминиевого сплава. Оборудование используется в условиях постоянной и переменной нагрузки. Вращение валов может осуществляться в любую сторону.

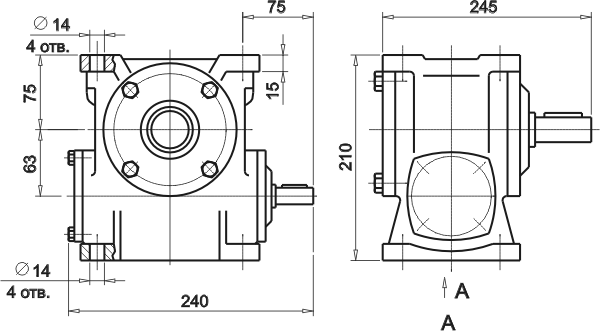

Габаритные размеры




Частота вращения входного вала, об/мин

Режим работы редуктора

Допускаемый крутящий момент на выходном валу,  Н . м

при номинальных передаточных числах

8,0

10,0

12,5

16,0

20,0

25,0

31,5

40,0

50,0

63,0

80,0

1500

ПВ>63%

130

130

120

130

130

120

130

130

125

110

105

ПВ=63%

140

125

125

150

132

125

170

160

132

106

100

ПВ=40%

160

132

132

160

140

132

200

170

140

106

100

ПВ=25%

160

140

132

180

140

132

200

180

150

112

106

ПВ=16%

170

150

132

190

150

140

200

190

150

112

106

1000

ПВ>63%

145

145

140

145

145

140

145

145

140

120

115

ПВ=63%

160

140

140

170

150

140

100

180

150

120

110

ПВ=40%

180

150

150

180

160

150

200

190

160

120

110

ПВ=25%

180

160

150

200

160

150

210

200

170

125

120

ПВ=16%

190

170

150

210

170

160

220

210

170

125

120

750

ПВ>63%

160

160

155

160

160

155

160

160

150

135

130

ПВ=63%

180

180

160

190

170

160

220

210

170

130

130

ПВ=40%

210

170

170

210

180

170

240

220

180

130

130

ПВ=25%

210

180

170

240

180

170

250

240

190

140

140

ПВ=16%

220

190

170

250

190

180

260

250

190

140

140

частота вращения входного вала, об/мин

Коэффициент полезного действия, %

при номинальных передаточных числах

8,0

10,0

12,5

16,0

20,0

25,0

31,5

40,0

50,0

63,0

80,0

1500

89

88

87

84

83

81

74

73

68

62

60

1000

88

87

86

82

81

79

71

69

65

59

57

750

87

86

85

82

80

78

69

67

63

56

54

Допускаемая радиальная консольная нагрузка на выходном валу

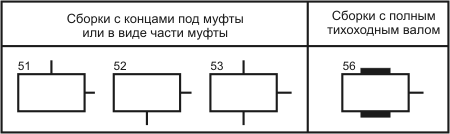

  • при вариантах сборки 51, 52 - 3000 Н
  • при вариантах сборки 53, 56 - 1500 Н


Масса редуктора, кг

(в зависимости от варианта крепления и сборки)

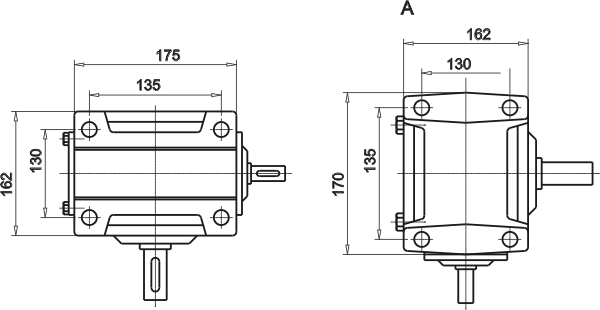

Вариант крепления

с алюминиевым корпусом

с чугунным корпусом

при вариантах сборки

51; 52

53

56

51; 52

53

56

1

12,0

12,5

11,5

15,5

16,0

15,0

2

12,0

12,5

11,5

14,5

15,0

14,0

3; 4

12,0

12,5

11,5

14,5

15,0

14,0

Пример условного обозначения при заказе

Редуктор 1Ч-63А-40-52, где:

  • 1Ч — редуктор червячный
  • 63 — межосевое расстояние, мм
  • 40 — номинально передаточное число
  • 52 — вариант сборки
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Компания "Приводная механика" предлагает редуктор одноступенчатый 1Ч-63А со складов в Липецке, Ярославле, Казани, Воронеже, Астрахани, а так же в Республике Крым, Ижевске и Челябинске. Лучшая складская программа, много позиций имеется в наличии, лучшие условия при доставке под заказ. Вы можете купить редуктор одноступенчатый 1Ч-63А с доставкой в любой регион через транспортную компанию на выбор. В компании "Приводная механика" всегда низкие цены на червячные мотор-редукторы. Наши специалисты окажут профессиональную консультацию и помогут подобрать необходимое оборудование.
