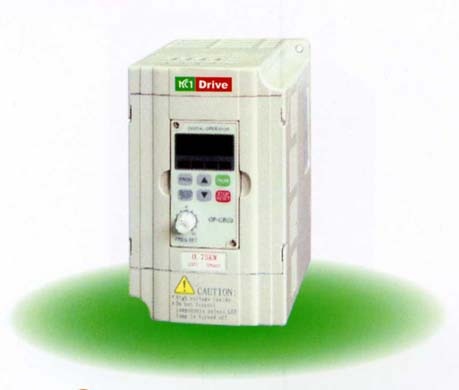

HC1-P - это модель, оптимизированная для управления 3-фазными асинхронными двигателями в составе насосов и вентиляторов, рассчитанными на питание 3х(380… 440)В
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа


Назначение преобразователя TECORP HC1-P

Преобразователь серии HC1-P - это модель, оптимизированная для управления 3-фазными асинхронными двигателями в составе насосов и вентиляторов, рассчитанными на питание 3х(380… 440)В

Характеристики TECORP HC1-P

  • Частотный способ управления с широкими возможностями задания зависимости Uвых = f(F вых);
  • Синусоидальная форма тока двигателя достигается широтно-импульсной модуляцией напряжения с несущей частотой от 0,7 до 20кГц (выбирается пользователем);
  • Диапазон регулировки выходной частоты - 0,1…400 Гц;
  • Пусковой момент - 150% номинального момента при Fвых і 1Гц;
  • Перегрузочная способность - 150% номинального момента в течение 60 сек;
  • Встроенный PID-регулятор для эффективной работы привода в замкнутой системе автоматического регулирования, например, по давлению или расходу в системах тепло-водоснабжения;
  • Три источника питания доступных пользователю: ( +12В, +24В, +10В );
  • Автоматическое энергосбережение при работе с насосами и вентиляторами (обеспечивается автоматическим снижением напряжения на двигателе при снижении нагрузки до заданного пользователем уровня и отключением двигателя при снижении нагрузки до величины близкой к холостому ходу).
  • Стабилизация напряжения на двигателе при изменении напряжения питающей сети;
  • Подхват текущей скорости вращения двигателя при кратковременной потере питающего напряжения;
  • Автоматический подъем начального пускового момента и компенсация скольжения;
  • Возможность работы привода с переходом на одну из 7-ми предустановленных частот вращения, в том числе, в автоматически исполняемом цикле (обеспечивается встроенным PLC - программируемым логическим контроллером). Время каждого шага может быть задано пользователем в диапазоне 0…65000 сек;
  • Независимое задание и выбор 4-х времен разгона/замедления (от 0,1 до 6500сек);
  • Последовательный интерфейс RS-485 (протокол Modbus при скорости до 38400 бод);
  • Встроенный пульт управления с пятиразрядным LED дисплеем;
  • Класс защиты: IP 20.

Технические характеристики

  • 6 дискретных входов;
  • 2 дискретных выхода;
  • 2 релейный многофункциональный программируемый выход;
  • 2цифровой (с открытым коллектором) многофункциональный программируемый выход;
  • 2 аналоговых входа (4-20мА, -10/+10В ;
  • 1 аналоговый выход для подключения стрелочного прибора, контролирующего выходной ток или частоту.

Встроенная защита: Перенапряжение, пониженное напряжение, нарушение контура заземления, обрыв фазы, перегрев двигателя и преобразователя, электронная защита от токовой перегрузки, сбой ПО, сбой опций, протоколирование последних 4 сбоев, тип сбоя.

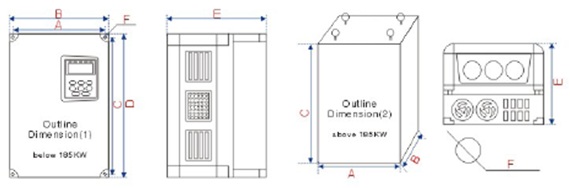

Размеры TECORP HC1-P

 Обозначение





 Uвх, В





 Вых S, кВА





 Iном вых, А





 Pномин двиг., кВт





 A





 B





 C





 D





 E





 F





 G





 Масса (нетто), кг





 Масса (брутто), кг





HC1P03D743B





3х380





6,8





8,5





3,7





128





140





238





250





157





d5







2,3





2,7





HC1P05D543B





3х380





10





12,5





5,5





184





200





306





318





183





 d6





6





4,2





5





HC1P07D543B





3х380





14





17,5





7,5





HC1P001143B





3х380





19





24





11





182





253





437





457





241





 d8





8





14,6





16





HC1P001543B





3х380





26





33





15





HC1P18D543B





3х380





32





40





18,5





206





277





490





510





18





20





HC1P002243B





3х380





37





47





22





HC1P003043B





3х380





52





65





30





239





311





22





24





HC1P003743B





3х380





64





80





37





250





341





650





670





326





 d10





10





49





64





HC1P004543B





3х380





72





91





45





HC1P005543B





3х380





84





110





55





52





68





HC1P007543B





3х380





116





152





75





300





450





768





800





350





 d16





16





85





95





HC1P009043B





3х380





134





176





90





HC1P011043B





3х380





160





210





110





500





650





868





900





400





123





148





HC1P013243B





3х380





193





253





132





127





152





HC1P016043B





3х380





230





304





160





HC1P018543B





3х380





260





340





185





600





600





1795





1831





600





225





250





HC1P020043B





3х380





290





380





200





HC1P022043B





3х380





325





426





220





HC1P025043B





3х380





368





483





250





HC1P028043B





3х380





412





540





280





HC1P030043B





3х380





450





580





300





HC1P031543B





3х380





461





605





315





Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Документы

HC1A+.____HC1P (1) Размер: 1.2 Мб
