HC1-A - предназначены для управления скоростью вращения трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью от 0,4 до 450 кВт в составе такого оборудования как, насосы, вентиляторы, миксеры, экструдеры, транспортирующие и подъемные механизмы и другого.
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

Назначение преобразователя TECORP HC1- A

Преобразователь серии HC1-A - это универсальная модель, предназначенная для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климатизации и кондиционирования и т.п.).

Uпит, В

Диапазон мощностей, кВт

1фаза/220В

0.4 - 3.7

3фазы/380В

0.75 - 450

Характеристики TECORP HC1- A

  • Частотный способ управления с широкими возможностями задания зависимости Uвых = f(F вых).
  • Синусоидальная форма тока двигателя достигается широтно-импульсной модуляцией напряжения с несущей частотой от 0,7 до 20кГц (выбирается пользователем).
  • Диапазон регулировки выходной частоты - 0,1...400 Гц. Точность установки выходной частоты:
    • по цифровым входам 0,01%;
    • по аналоговым входам 0,1%.
  • Диапазон напряжения питания:
    • для модели 220В - 180...250В;
    • для модели 380В - 340...460В.
  • Пусковой момент - 150% номинального момента при Fвых і 1Гц.
  • Перегрузочная способность - 150% номинального момента в течение 60 сек.
  • Встроенный PID-регулятор для эффективной работы привода в замкнутой системе автоматического регулирования, например, по давлению или расходу в системах тепло-водоснабжения.
  • Три источника питания доступных пользователю:
  • +12В с максимальным током нагрузки 200мА;
  • +24В с максимальным током нагрузки 200мА (можно использовать для питания датчика давления);
  • +10В для питания внешнего потенциометра, задающего выходную частоту.
  • Автоматическое энергосбережение при работе с насосами и вентиляторами (обеспечивается автоматическим снижением напряжения на двигателе при снижении нагрузки до заданного пользователем уровня и отключением двигателя при снижении нагрузки до величины близкой к холостому ходу).
  • Стабилизация напряжения на двигателе при изменении напряжения питающей сети.
  • Подхват текущей скорости вращения двигателя при кратковременной потере питающего напряжения.
  • Автоматический подъем начального пускового момента и компенсация скольжения.
  • Возможность работы привода с переходом на одну из 7-ми предустановленных частот вращения, в том числе, в автоматически исполняемом цикле (обеспечивается встроенным PLC - программируемым логическим контроллером). Время каждого шага может быть задано пользователем в диапазоне 0...65000 сек.
  • Независимое задание и выбор 4-х времен разгона/замедления (от 0,1 до 65000 сек).
  • Последовательный интерфейс RS-485 (протокол Modbus при скорости до 38400 бод).
  • Встроенный пульт управления с пятиразрядным LED дисплеем.
  • 6 цифровых многофункциональных программируемых входов.
  • 2 аналоговых входа (4-20мА, минус10/+10В).
  • 2 релейных и 2 цифровых (с открытым коллектором) многофункциональных программируемых выхода.
  • 1 аналоговый выход для подключения стрелочного прибора, контролирующего выходной ток или частоту.
  • Защита от перегрузки и короткого замыкания, останова двигателя, недо и перенапряжения, перегрева, внутренних неисправностей, некорректном вводе параметров и т.д.

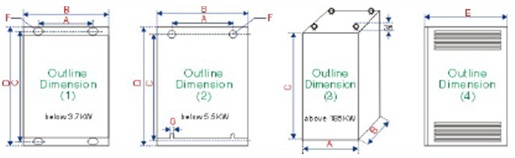

Размеры TECORP HC1- A


 Обозначение

 Uвх, В

 Вых S, кВА

 Iном вых, А

 Макс P двиг., кВт

 A

 B

 C

 D

 E

 F

 G

 Масса (нетто), кг

 Масса (брутто), кг

HC1A00D423B

1/3х220

1

2,5

0,4

116

125

161

170

141

d5



1,5

2

HC1A0D7523B

1/3х220

2

5

0,75

HC1A01D523B

1/3х220

2,8

7

1,5

HC1A02D223B

1/3х220

4

10

2,2

128

140

238

250

157

2,3

2,7

HC1A03D723B

1/3х220

6,8

17

3,7

HC1A0D7543B

3х380

2,2

2,7

0,75

116

125

161

170

141

 d5



1,5

2

HC1A01D543B

3х380

3,2

4

1,5

HC1A02D243B

3х380

4

5

2,2

HC1A03D743B

3х380

6,8

8,5

3,7

128

140

238

250

157

2,3

2,7

HC1A05D543B

3х380

10

12,5

5,5

184

200

306

318

183

 d6

6

4,2

5

HC1A07D543B

3х380

14

17,5

7,5

HC1A001143B

3х380

19

24

11

182

253

437

457

241

 d8

8

14,6

16

HC1A001543B

3х380

26

33

15

HC1A18D543B

3х380

32

40

18,5

206

277

490

510

18

20

HC1A002243B

3х380

37

47

22

HC1A003043B

3х380

52

65

30

239

311

22

24

HC1A003743B

3х380

64

80

37

250

341

650

670

326

 d10

10

49

64

HC1A004543B

3х380

72

91

45

HC1A005543B

3х380

84

110

55

52

68

HC1A007543B

3х380

116

152

75

300

450

768

800

350

 d16

16

85

95

HC1A009043B

3х380

134

176

90

HC1A011043B

3х380

160

210

110

500

650

868

900

400

123

148

HC1A013243B

3х380

193

253

132

127

152

HC1A016043B

3х380

230

304

160

HC1A018543B

3х380

260

340

185

600

600

1795

1831

600





225

250

HC1A020043B

3х380

290

380

200

HC1A022043B

3х380

325

426

220

HC1A025043B

3х380

368

483

250

HC1A028043B

3х380

412

540

280

HC1A030043B

3х380

450

580

300

HC1A031543B

3х380

461

605

315

HC1A037543B

3х380

550

800

375

685

600

2215













HC1A041543B

3х380

610

880

415

HC1A045043B

3х380

665

960

450

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Документы

HC1A+.____HC1P Размер: 1.2 Мб
HC1A Размер: 898.6 Кб

Компания "Приводная механика" предлагает hC1-A со складов в Липецке, Ярославле, Казани, Воронеже, Астрахани, а так же в Республике Крым, Ижевске и Челябинске. Лучшая складская программа, много позиций имеется в наличии, лучшие условия при доставке под заказ. Вы можете купить hC1-A с доставкой в любой регион через транспортную компанию на выбор. В компании "Приводная механика" всегда низкие цены на частотный привод TECORP. Наши специалисты окажут профессиональную консультацию и помогут подобрать необходимое оборудование.
