Двигатель постоянного тока

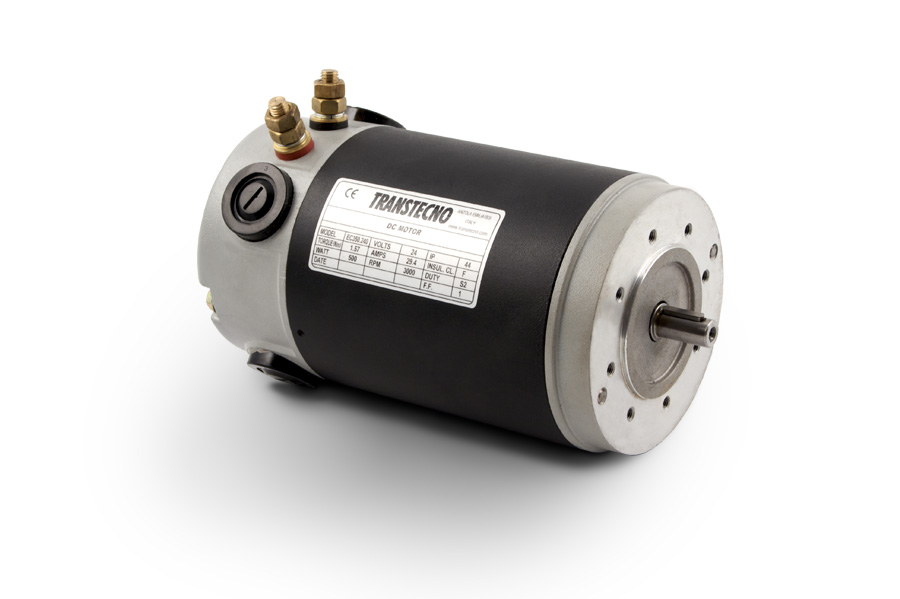

Двигатели на постоянных магнитах серии ЕС (Transtecno)-
*Цилиндрическая конструкция, без вентилятора
Размеры: 42, 52, 65, 81, 110 мм
*Низковольтный источник питания, 12 или 24 вольт постоянного тока
Номинальная мощность от 30 до 800 ватт S2
*Высокий начальный момент вращения
*Компактная конструкция
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

Неодимные магниты это разновидность редкоземельного магнита. Это самый мощный из постоянных магнитов.
Из-за высокого коэрцитивного сопротивления размагничиванию и высокому магнитному насыщению, обладают потенциалом для хранения больших объемов магнитной энергии. Из-за высокой плотности магнитного поля, компактные электромоторы постоянного тока обладают высоким моментом вращения.
Двигатели постоянного тока на редкоземельных магнитах, получили высокую распространенность в промышленности:
Двигатели 24В и Двигатели 12В широко применяются в медицине, авиационной технике, производстве пищевой промышленности и робототехнике.
Двигатели 12 В и Двигатели 24 В в сочитании с червячными редукторами серии CM и серии NMRV, дают широкие возможности применения мотор-редуктора с двигателем постоянного тока в различных отрослях промышленности.

Двигатели постоянного тока купить и по необходимости получить консультацию нашего сотрудника, Вы можете по телефону или написав нам на электорнную почту. Отдел "Приводная Мкханика" осуществляет отправку купленных двигателей постоянного тока в регионы РФ.

Основные характеристики двигателей постоянного тока

  • Магнитное поле создается неодимными, постоянными магнитами
  • Высокий начальный момент вращения двигателя
  • Момент вращения и мощность выше, чем у стандартных электромоторов на постоянных магнитах
  • Возможна установка датчика обратной связи
  • Цилиндрическая конструкция без вентилятора
  • Имеется один типоразмер диаметром 65
  • Низковольтный источник питания, 12 или 24 вольт постоянного тока
  • Доступны с номинальной мощностью 160 и 250 ватт


Двигатели постоянного тока на постоянных магнитах

Тип двигателя Опции у двигателя P, kW U тип фланца двигателя
S1 S2 V DC 56B14 63B14 71B14 NON IEC
EC020.120
20 30 12 ----- ----- ----- 73,25 €
EC020.24E доп. вал 20 30 24 ----- ----- ----- 73,25 €
EC035.120
35 55 12 ----- ----- ----- 77,00 €
EC035.240
35 55 24 ----- ----- ----- 77,00 €
EC050.120
50 70 12 ----- ----- ----- 82,75 €
EC050.24E доп. вал 50 70 24 ----- ----- ----- 82,75 €
EC070.120
70 100 12 88,75 € ----- ----- -----
EC070.240
70 100 24 88,75 € ----- ----- -----
EC100.120
100 140 12 123,50 € 158,75 € ----- -----
EC100.240
100 140 24 123,50 € 158,75 € ----- -----
EC100.24E доп. вал 100 140 24 130,25 € 165,50 € ----- -----
EC180.120
180 250 12 139,30 € 174,55 € ----- -----
EC180.240
180 250 24 139,30 € 174,55 € ----- -----
EC180.24E доп. вал 180 250 24 ----- 146,00 € 187,75 € -----
EC250.120
250 350 12 ----- 205,00 € 246,75 € -----
EC250.240
250 350 24 ----- 205,00 € 246,75 € -----
EC350.120
350 500 12 ----- 262,25 € 304,00 € -----
EC350.240
350 500 24 ----- 262,25 € 304,00 € -----
EC350.120BR тормоз 350 500 12 ----- 395,00 € 436,75 € -----
EC350.240BR тормоз 350 500 24 ----- 395,00 € 436,75 € -----
EC600.120
600 800 12 ----- ----- 324,00 € -----
EC600.240
600 800 24 ----- ----- 324,00 € -----
EC600.120BR тормоз 600 800 12 ----- ----- 455,00 € -----
EC600.240BR тормоз 600 800 24 ----- ----- 455,00 € -----

* Все цены указаны в евро с учетом НДС.

Червячный мотор-редуктор с двигателем постоянного тока 12-24в

Dati tecnici per servizio S2
P1
[W]
n2
[min-1]
M2
[Nm]
sf i Versione motore
Motor version
100
(3000 min-1) 600 1.4 7.1 5.00 ECM070/026 120/240
400 2.1 5.3 7.50
300 2.7 4.1 10.00
200 4 2.8 15.00
150 5.1 2.2 20.00
100 7.0 1.7 30.00
75 8.7 1.3 40.00
60 10 1.0 50.00
50 11 0.8 60.00
600 1.4 9.2 5.00 ECM070/030
400 2.1 7.1 7.50
300 2.7 5.8 10.00
200 4.0 4.0 15.00
150 5.2 2.7 20.00
120 6.2 2.4 25.00
100 7.1 2.5 30.00
75 8.9 1.8 40.00
60 10 1.4 50.00
50 12 1.2 60.00
38 15 0.8 80.00
30 17 0.7 100.00
140
(3000 min-1) 600 2.0 5.0 5.00 ECM100/026 120/240/24E
400 2.9 3.8 7.50
300 3.8 2.9 10.00
200 5.5 2.0 15.00
150 7.1 1.5 20.00
100 10 1.2 30.00
75 12 0.9 40.00
60 14 0.7 50.00
50 13 0.7 60.00
200 5.6 2.8 15.00 ECM100/030
150 7.2 1.9 20.00
120 8.7 1.7 25.00
100 10 1.8 30.00
75 12 1.3 40.00
60 14 1.0 50.00
50 17 0.8 60.00
38 20 0.6 80.00
30 16 0.7 100.00
100 10 3.7 30.00 ECM100/040
75 13 2.6 40.00
60 15 2.1 50.00
50 18 1.6 60.00
38 21 1.3 80.00
30 25 1.0 100.00
250
(3000 min-1) 600 3.5 2.8 5.00 ECM180/026 120/240
400 5.2 2.1 7.50
300 6.8 1.6 10.00
200 10 1.1 15.00
150 13 0.9 20.00
100 17 0.7 30.00
75 16 0.7 40.00
60 14 0.7 50.00
50 13 0.7 60.00
600 3.5 3.7 5.00 ECM180/030 120/240/24E
400 5.3 2.9 7.50
300 6.8 2.3 10.00
200 10 1.6 15.00
150 13 1.1 20.00
120 16 1.0 25.00
100 18 1.0 30.00
75 22 0.7 40.00
60 21 0.7 50.00
50 20 0.7 60.00
38 17 0.7 80.00
30 16 0.7 100.00
800
(3000 min-1) 600 11 2.5 5.00 ECM600/040 120/240
400 17 1.8 7.50
300 22 1.5 10.00
200 32 1.1 15.00
150 42 0.7 20.00
120 40 0.7 25.00
100 54 0.7 30.00
75 49 0.7 40.00
600 11 4.9 5.00 ECM600/050 120/240
400 17 3.3 7.50
300 22 2.7 10.00
200 33 1.9 15.00
150 43 1.3 20.00
120 52 1.0 25.00
100 60 1.1 30.00
75 75 0.8 40.00
60 81 0.7 50.00
50 74 0.7 60.00
38 66 0.7 80.00
200 33 3.5 15.00 ECM600/063 120/240
150 43 2.4 20.00
120 53 1.8 25.00
100 60 2.1 30.00
75 77 1.4 40.00
60 93 1.1 50.00
50 107 0.9 60.00
38 132 0.7 80.00
30 114 0.7 100.00
Technical data for S2 duty
P1
[W]
n2
[min-1]
M2
[Nm]
sf i Versione motore
Motor version
250
(3000 min-1) 200 10 3.5 15.00 ECM180/040 120/240/24E
150 13 2.3 20.00
120 16 1.8 25.00
100 18 2.1 30.00
75 23 1.5 40.00
60 27 1.2 50.00
50 32 0.9 60.00
38 38 0.7 80.00
30 34 0.7 100.00
75 24 2.5 40.00 ECM180/050 120/240/24E
60 28 2.0 50.00
50 32 1.6 60.00
38 39 1.2 80.00
30 46 0.9 100.00
350
(3000 min-1) 600 5.0 2.6 5 ECM250/030 120/240
400 7.4 2.0 7.5
300 10 1.7 10
200 14 1.1 15
150 18 0.8 20
120 22 0.7 25
100 25 0.7 30
75 22 0.7 40
60 21 0.7 50
200 14 2.5 15 ECM250/040 120/240
150 18 1.7 20
120 22 1.3 25
100 26 1.5 30
75 33 1.0 40
60 38 0.8 50
50 44 0.7 60
37.5 38 0.7 80
30 35 0.7 100
150 19 2.9 20 ECM250/050 120/240
120 23 2.2 25
100 26 2.6 30
75 33 1.8 40
60 40 1.4 50
50 45 1.1 60
37.5 55 0.8 80
30 65 0.7 100
500
(3000 min-1) 600 7.1 1.8 5.00 ECM350/030 120/240
400 11 1.4 7.50
300 14 1.2 10.00
200 20 0.8 15.00
150 20 0.7 20.00
120 21 0.7 25.00
100 26 0.7 30.00
75 23 0.7 40.00
60 21 0.7 50.00
600 7.2 4 5.00 ECM350/040 120/240
400 11 2.9 7.50
300 14 2.4 10.00
200 20 1.7 15.00
150 26 1.2 20.00
120 32 0.9 25.00
100 37 1.0 30.00
75 46 0.7 40.00
60 46 0.7 50.00
50 41 0.7 60.00
38 39 0.7 80.00
30 34 0.7 100.00
200 21 3.0 15.00 ECM350/050 120/240
150 27 2.1 20.00
120 33 1.6 25.00
100 37 1.8 30.00
75 47 1.3 40.00
60 57 1.0 50.00
50 65 0.8 60.00
38 66 0.7 80.00
30 61 0.7 100.00
EC
070.120
070.240
100.120
100.240
100.24E
180.120
180.240
180.24E 250.120
250.240
350.120
350.240
600.120
600.240
CM 026 5-60 5-60 5-60
030 5-100 5-100 5-100 5-50 5-50 5-50
040 5-100 5-100 5-100 5-100 5-100 5-40
0-50 40-100 5-100 5-100 15-100 5-80
0-63 5-100

В разделе "ДОКУМЕНТАЦИЯ" Вы можете просмотреть (скачать) каталог и подобрать двигатель с предлагаемыми редукторами цилиндрического, червячного, планетарного типа.

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Документы

Двиг. 12-24 В Размер: 11.4 Мб

Компания "Приводная механика" предлагает двигатель постоянного тока со складов в Липецке, Ярославле, Казани, Воронеже, Астрахани, а так же в Республике Крым, Ижевске и Челябинске. Лучшая складская программа, много позиций имеется в наличии, лучшие условия при доставке под заказ. Вы можете купить двигатель постоянного тока с доставкой в любой регион через транспортную компанию на выбор. В компании "Приводная механика" всегда низкие цены на электродвигатели. Наши специалисты окажут профессиональную консультацию и помогут подобрать необходимое оборудование.
